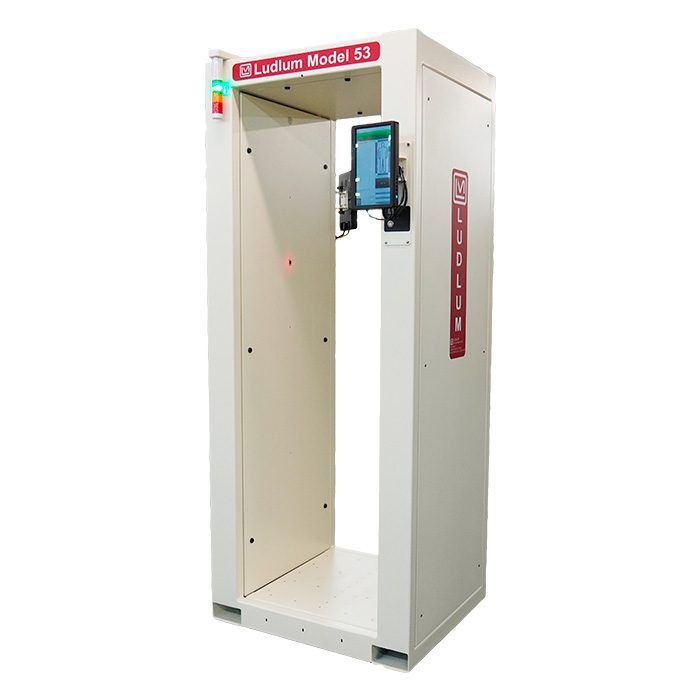

Portal para Monitoração de Corpo Inteiro Ludlum 53

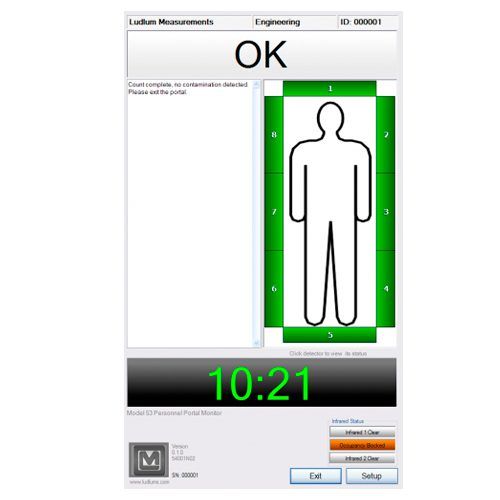

O portal para monitoração de contaminação pessoal é usado para detecção de radiação gama em uma pessoa passando através dele em qualquer direção. É um equipamento altamente sensível utilizando oito detectores tipo cintilador plástico com blindagens de chumbo. Possui interface amigável que guia o usuário através do monitor via comandos de voz programáveis em diferentes idiomas, tela LCD de 9” apresentando leitura e status do instrumento na entrada e saída do portal e alarmes sonoros e visuais que podem ser silenciados e controlados através de botões dos dois lados do instrumento.

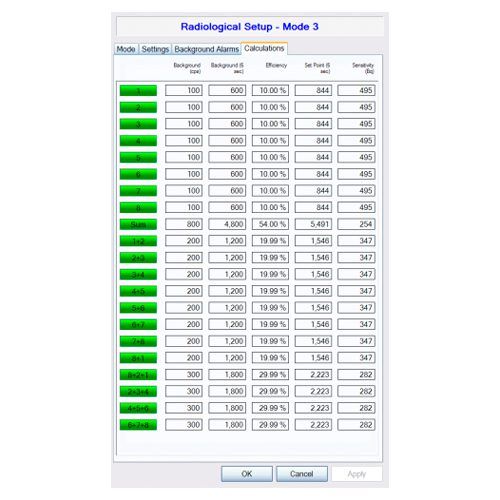

Três modos estatísticos de contagem estão disponíveis para maximizar o tempo de passagem, maximizar a sensibilidade ou fixar o tempo de contagem. Vários parâmetros ajustáveis controlam o nível de alarme, incluindo probabilidade de falso alarme, probabilidade de detecção e coeficientes de medida. Alarme rápido e opções claras fornecem a habilidade de determinar rapidamente se a pessoa está contaminada ou não antes que o ciclo de contagem tenha terminado.

Também podem ser escolhidos os modos de realização da medida entre quatro opções: caminhar através, passar, passar e virar e medidas frente e costas. Para os quatro modos é possível a customização dos comandos de voz, esses comandos podem por exemplo, ditar os procedimentos a serem seguidos.

Pessoas autorizadas podem ter acesso protegido por senha para as configurações do instrumento e rotinas automatizadas avançadas para calibração e verificação da operação.

Uma entrada USB de fácil acesso pode ser usada para conectar um teclado e alterar as configurações de parâmetros e atualizações de software, adicionalmente o sistema também inclui possibilidade de conexão Ethernet e software opcional para visualização das informações dos equipamentos conectados à rede.

Seu uso é indicado principalmente na entrada e saída de áreas controladas ou áreas que contem ou possam conter fontes de radioatividade, onde seja necessário monitorar a contaminação por radiação ionizante dos indivíduos que acessam o local.

Descrição Técnica

• Display informativo LCD de 9 polegadas na entrada e saída, com braço articulado, que mostra condições de operação do equipamento;
• Três modos de contagem para maximizar o rendimento, a sensibilidade ou corrigir o tempo de contagem;
• Sensor de detecção de presença;
• Atualização automática de BG;
• Computador de placa única (SBC) executando o sistema operacional WindowsTM;
• Possibilidade de controle via teclado USB;
• Alarme sonoro e luminoso com três cores;
• Blindagem de chumbo de 2,5 cm adiciona 726 kg e de 5,1 cm adiciona 1270 kg;
• Oito detectores tipo cintilador plástico (EJ-200): 03 de cada lado, 01 acima e 01 abaixo;
• Temperatura de operação: 0 a 50 °C;
• Sensibilidade: no modo “Walk-Thru” 50 nCi de 137Cs e 22,5 nCi de 60Co ou no modo “Front-and-back” 10 nCi de 137Cs em 17 segundos e 10 nCi de 60Co em 8 segundos;
• Quatro modos de usuário: Walk-Thru, Pause, Pause-and-Turn, Front-and-Back;
• Dimensões externas: 220,1 x 87,3 x 76,1 cm (A x L x C), rampa acrescenta 43,2 cm por lado, monitores LCD 12,7 cm por lado;
• Dimensões internas: 195,7 x 61,9 (A x L);
• Peso sem blindagens: 288 kg;
• Conectividade: USB e Ethernet;
• Alimentação: 85 a 250 Vca, 50 a 60 Hz;
• PN: 48-3784.

Características dos detectores:

• Dimensões: 48,26 x 48,26 x 5,08 cm (A x L X C);
• Volume total: 92,7 L;
• Blindagem padrão: 2,5 cm (opcional 5,1 cm).

Garantia: 01 ano contra defeitos de fabricação.
