Monitor de Contaminação de Corpo Inteiro VF Nuclear Exitscan

O modelo ExitScan é um monitor de contaminação de corpo interno de dois passos, desenhado para verificar a contaminação radioativa de pessoas saindo de áreas controladas. O monitor checa a presença de radiação alfa, beta ou gama (dependendo dos detectores utilizados).

Esse instrumento possui diferentes versões dependendo da necessidade de medida, as versões A, B e C possuem sensibilidade suprimida à radiação gama e então baixa resposta à níveis de radiação de fundo de radiação gama. Isso permite a seleção de níveis de alarme mais baixos comparados com os tipos D e E.

• A mede somente contaminação por radiação alfa e é projetado especialmente para plantas de produção ou processamento de combustível nuclear, mineração de urânio e/ou processamento.
• B realiza medidas de contaminação por radiação alfa e beta, porém sem discriminá-las. Tem a maior sensibilidade à radiação beta, especialmente de baixas energias.
• C é um monitor de dois canais, que pode distinguir as contaminações por radiação alfa e beta.

As versões B e C são adequadas para plantas nucleares, onde o nível de radiação de fundo de radiação gama é aumentado ou variável.

As versões D e E possuem sensibilidade aumentada à radiação gama e, portanto, resposta mais alta à radiação de fundo. Isso impede a definição de níveis de alarme tão baixos quanto os que podem ser definidos para as versões B e C.

• D realiza medidas de contaminação por todos os tipos de radiação (alfa, beta e gama) em um canal. É adequado para locais de trabalho com Tc-99m ou outros radionuclídeos emissores de radiação gama, como instalações de medicina nuclear ou áreas de produção de radioisótopos emissores gama.
• E mede contaminação por todos os tipos de radiação e pode discriminar radiação alfa, sendo adequado para áreas de trabalho experimental ou de treinamentos.

O equipamento também pode opcionalmente ser equipamento com um monitor de contaminação para pequenos objetos.

Há dois modelos diferentes para esse portal:

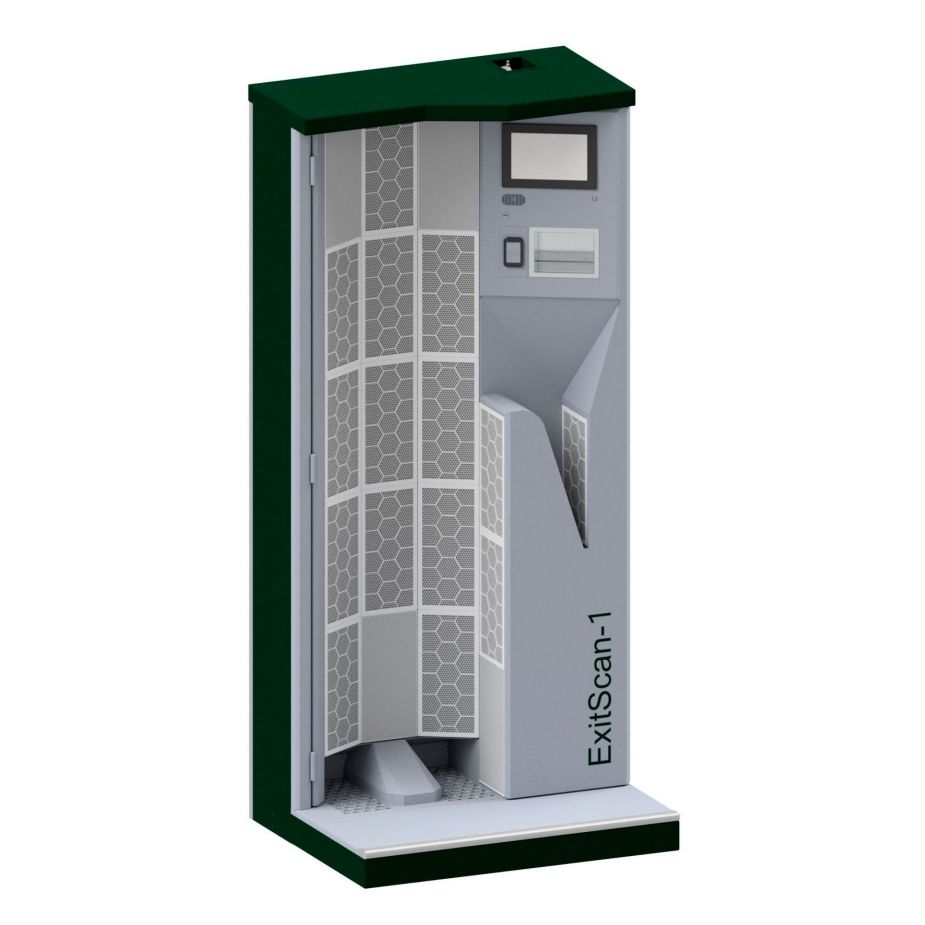

Exitscan-1 é uma variante mais leve e econômica com 18 detectores. Diferente do Exitscan-2, esse não permite o bloqueio de pessoas contaminadas ou não autorizadas por uma barreira automática.

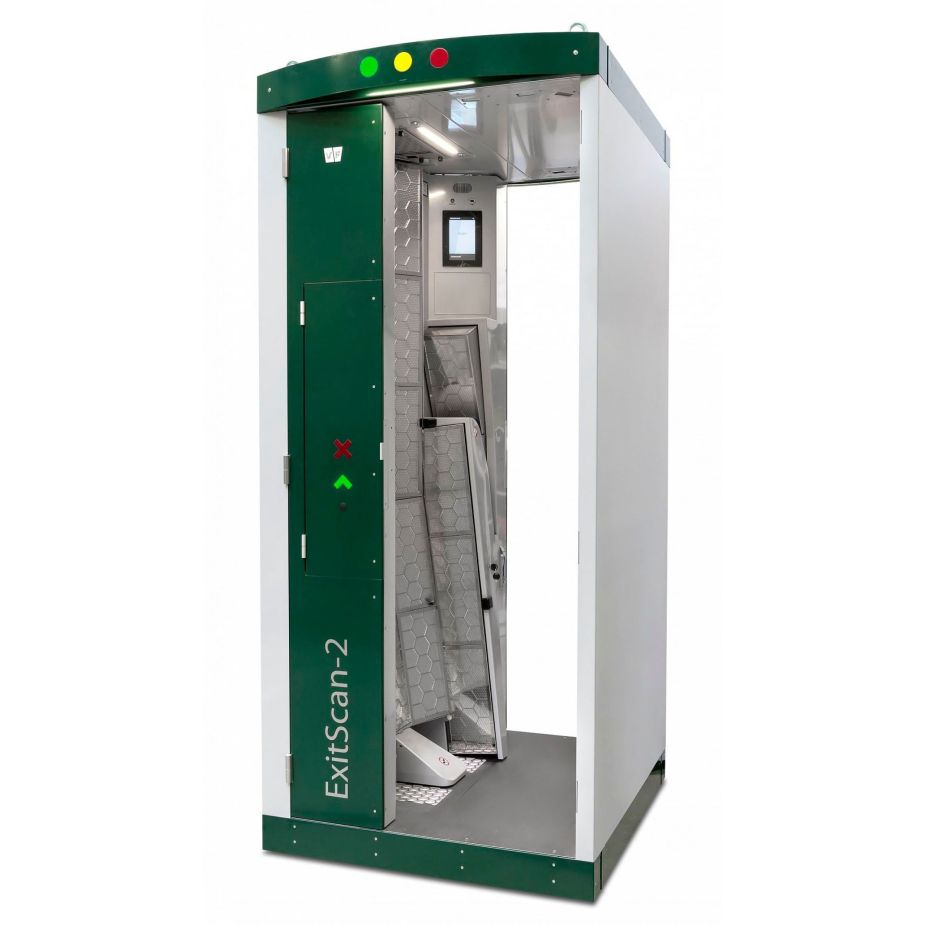

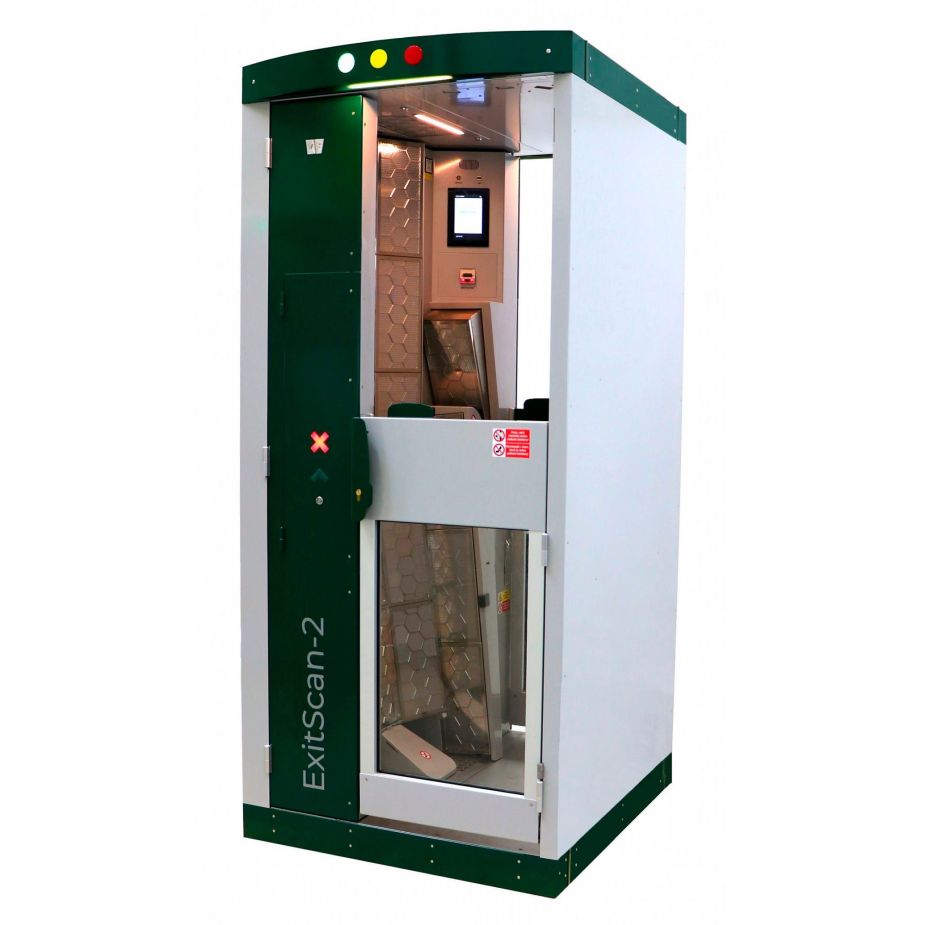

Exitscan-2 oferece uma grande variedade de opcionais e é projetado para permitir o máximo contado da pessoa monitorada com os detectores, e está disponível em duas configurações:

• FULL com 26 detectores
• OPTIMA com 18 detectores

Para os dois modelos estão disponíveis os mesmos tipos de detectores.

Processo de monitoração

O monitor mede continuamente a radiação de fundo até que uma pessoa entre. Então o primeiro passo de monitoração da frente do corpo se inicia. Uma vez que o usuário esteja na posição correta de medida, que garante a máxima eficiência de detecção, o processo de monitoração inicia. Indicadores visuais e comandos de voz ajudam a se posicionar no local correto. O primeiro passo finalizado, é dado início ao segundo. É solicitado ao usuário virar de costas e o processo é repetido. Para garantir o menor tempo possível de medida (levando em consideração a radiação de fundo, níveis de alarme e probabilidade de erros), um algoritmo dinâmico de avaliação estatística é utilizado.

Um monitor de contaminação de cabeça dinâmico (se integrado), se move devagar automaticamente em direção à cabeça do usuário, até estar na distância correta, com um intervalo de movimento de aproximadamente 500 mm.

O monitor relata os resultados das medidas e status de operação em diversos displays.

Se um nível de alarme é excedido, um display visual indica onde a contaminação está, e o alarme sonoro é ativado.

Os resultados das medidas e eventos são armazenados e podem ser exportados para um computador para relatórios e análise via Ethernet.

Usando o display sensível ao toque, um conjunto pré-definido de parâmetros pode ser selecionado, o idioma pode ser alterado e o portal pode ser colocado em modo “service” (diagnóstico e configurações básicas).

Descrição Técnica

• Detectores cintiladores com eletrônica integrada eliminam a necessidade de gases e permitem fácil calibração e troca fácil de detectores com falhas;
• Vários tipos de configurações para detecção de contaminação por diferentes tipos de radiação (alfa, beta e gama);
• Excelente cobertura da frente e costas do corpo inteiro, dois lados das mãos e pés e lados de fora dos braços e pernas;
• Geometria fina de detectores de mãos permitindo alta eficiência na monitoração de contaminação por radiação alfa;
• Algoritmo dinâmico para otimização do tempo de medida;
• Interface amigável com display colorido e comandos de voz, disponíveis em diferentes idiomas;
• Opcional de identificação de usuários;
• Comunicação Ethernet;
• Mudança rápida de parâmetros de medidas (por exemplo, níveis de alarme, nuclídeos, unidades) pela seleção de valores pré-selecionados usando o display touch screen;
• Saídas de relês para controle de itens externos (alarmes luminosos, portas etc);
• Modo de calibração para rápida verificação da operação;
• Acesso remoto para mudança para modo de emergência ou modo fora de operação;
• Tipo de detector: cintilador;
• Eficiência (alfa 241Am e beta 36Cl): 40%;
• Unidades: cps, cpm, dpm, Bq, Bq/cm², Ci, Ci/cm², 1/(cm².min);
• Alimentação: 110/240 Vca, max 125 W;
• Grau de proteção: IP 20;
• Interface de comunicação: Ethernet.

Dimensões:

• Exitscan-2: 1000 x 2400 x 1300 mm;
• Exitscan-1: 990 x 2180 x 820 mm.

Peso:

• Exitscan-2: 450 kg ± 10%;
• Exitscan-1: 250 kg ± 10%.

Garantia: 01 ano contra defeitos de fabricação.
