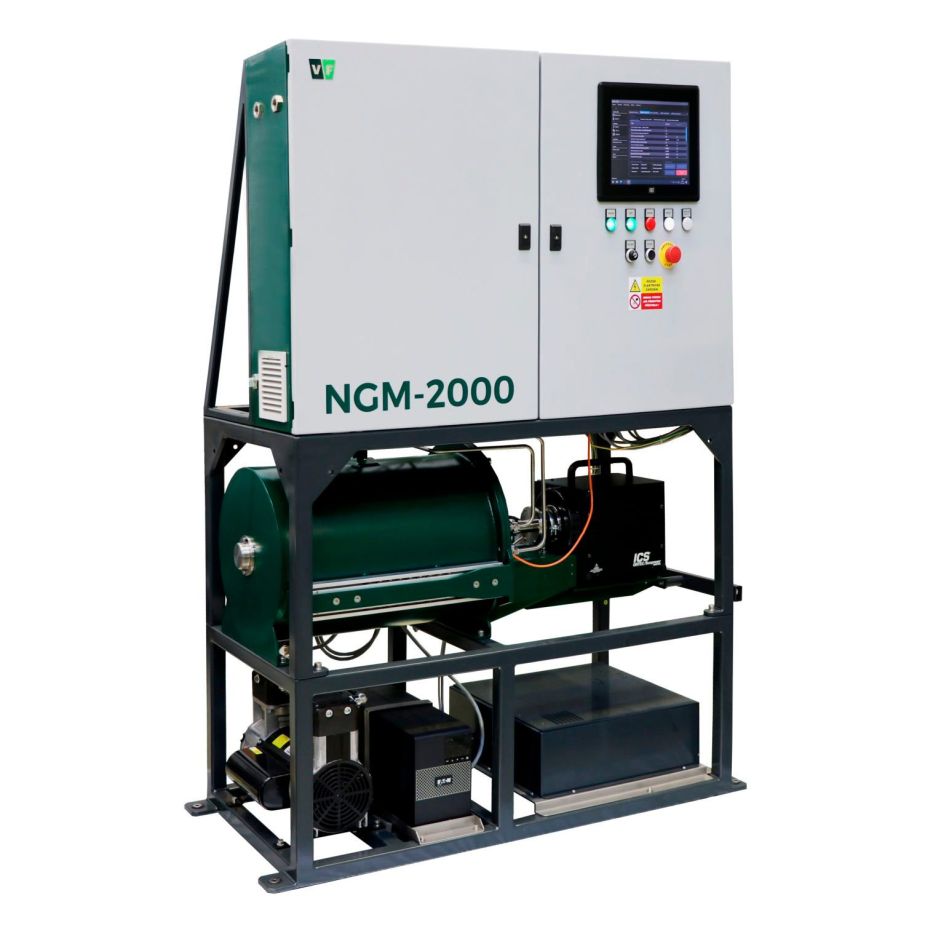

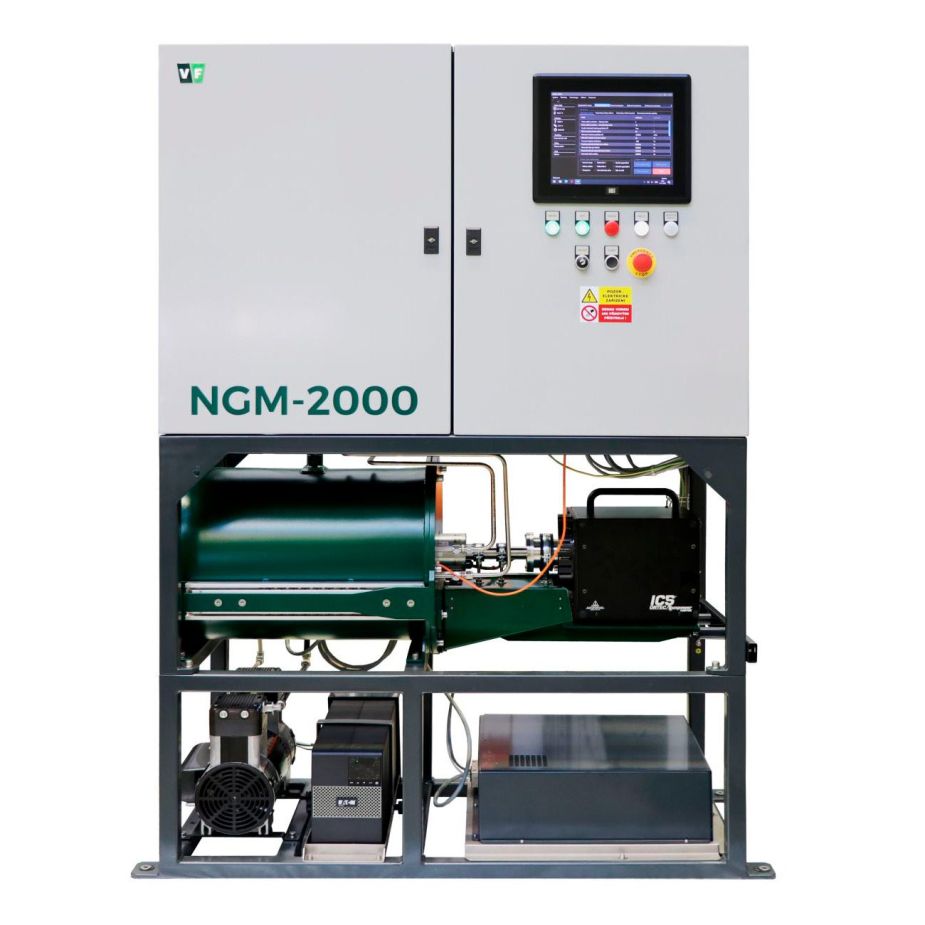

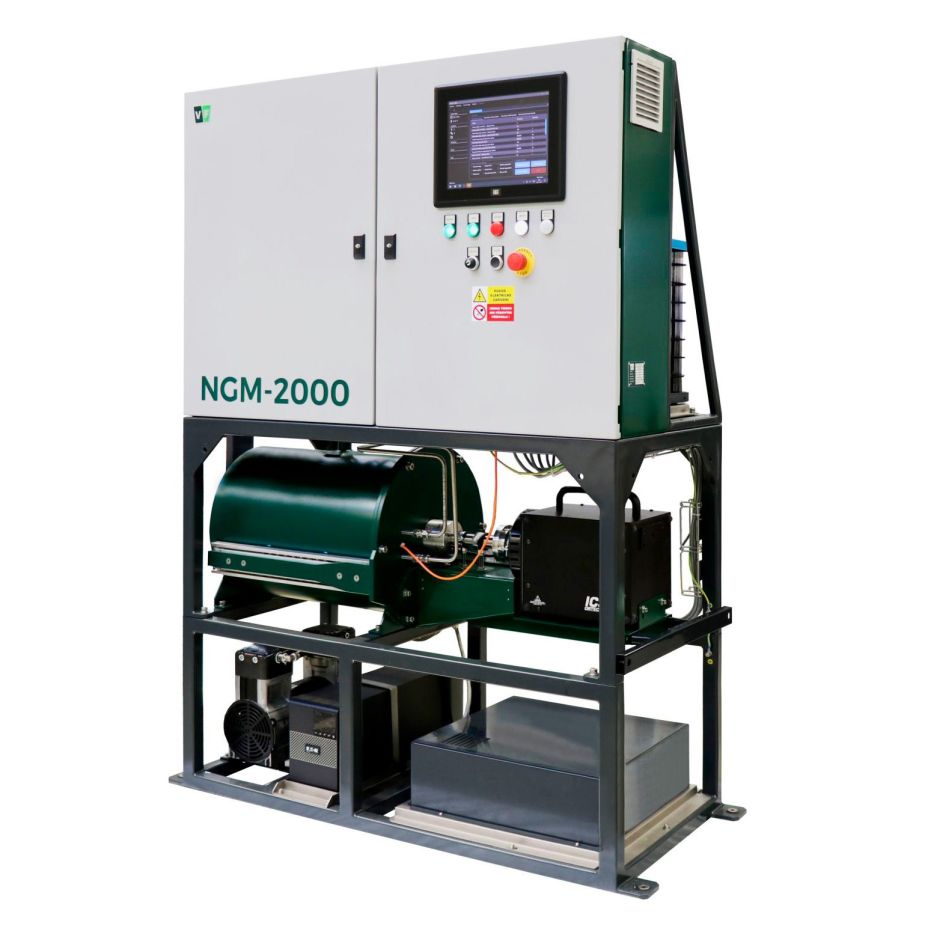

Monitor de Radionuclídeos em Gases Nobres VF NGM-2000

O modelo NGM-2000 é projetado para monitorar a liberação de gases nobres radioativos de usinas nucleares, instalações de processamento de combustível nuclear e instituições científicas com reatores de pesquisa. As amostras são retiradas diretamente das chaminés de ventilação ou dos dutos de entrada das chaminés.

Há duas versões disponíveis: “regulatory” que pressuriza a amostra para realizar medidas regulatórias de níveis de atividade muito baixos e “continuous” que mede o fluxo da amostra continuamente através de uma câmara de pressão normal. Há um filtro na entrada para remover aerossóis (particulados) e iodo, então a amostra é levada a um frasco Marinelli por uma bomba se pressão normal ou compressor se pressurizado, para ser medida por um detector semicondutor de germânio de alta pureza (HPGe) com resfriamento elétrico.

O equipamento possui um display e unidade de controle local que exibem valores como: valores atuais de atividade volumétrica de radionuclídeos em gases nobres do último ciclo de medidas, indicação que limites de alarme pré-selecionados foram atingidos, resumos de atividades volumétricas por hora e por dia, total de atividade liberada de radionuclídeos em gases nobres diariamente, mensalmente, trimestralmente ou anualmente.

Descrição Técnica

• Monitoramento contínuo de atividades específicas de radionuclídeos em gases nobres descarregados de chaminés e tubos de ventilação;
• Baixos limites de detecção;
• Correção de temperatura e pressão;
• Apresenta medidas e status em display local após conexão à linha de amostragem;
• Transferência de informações para servidor;
• Detector: HPGe refrigerado;
• Volume de medida: aproximadamente 12 L;
• Alimentação: 230 Vca, 50 Hz;
• Peso: aproximadamente 800 kg.

Faixa de medição – modo “regulatory” (medida de 1 hora):

• ¹³³Xe: 500 a 1*10⁸ Bq/cm³;
• ⁸⁵Kr: 5*10⁴a 1*10⁹ Bq/cm³;
• ^85MKr: 200 a 1*10⁸Bq/cm³;

Mínima atividade detectável (resumo de 1 dia):

• ¹³³Xe: 45 Bq/cm³;
• ⁸⁵Kr: 7500 Bq/cm³;
• ^85MKr: 20 Bq/cm³;

Modo “continuous”:

• Faixa de medição ¹³³Xe: 7*10³a 4*10⁸ Bq/cm³;
• Mínima atividade detectável ¹³³Xe: 270 Bq/cm³;

Dimensões:

• Regulatory: 1000 x 1800 x 600 mm;
• Continuous: 1325 x 1855 x 600 mm;

Garantia: 01 ano contra defeitos de fabricação.
