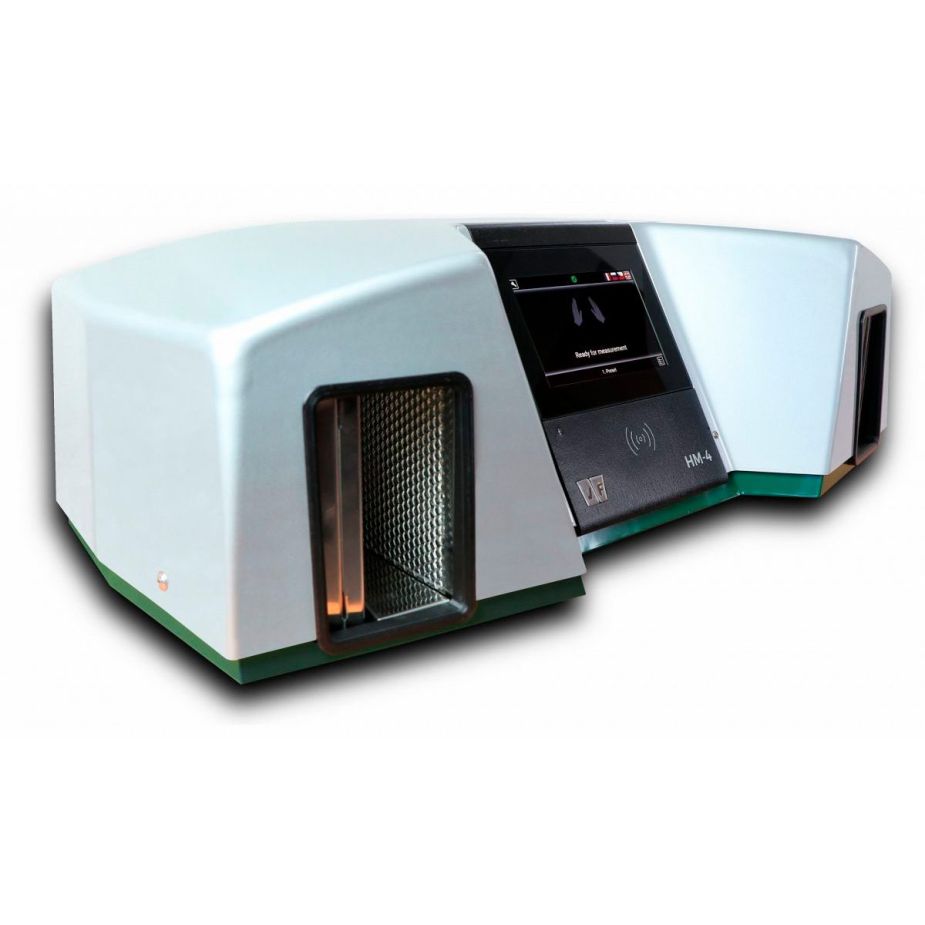

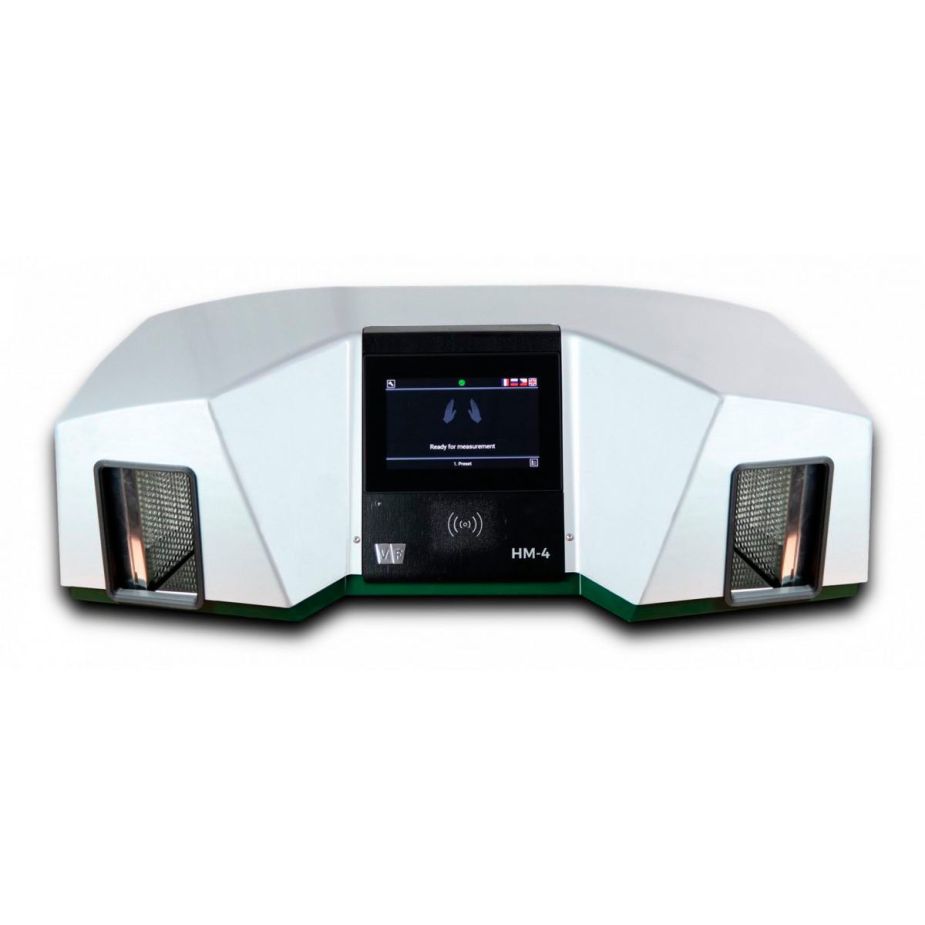

Medidor de Radiação para Contaminação em Mãos VF HM-4

A linha de monitores HM destinam-se a medidas de contaminação de superfície por radionuclídeos emissores de radiação ionizante alfa, beta e gama em mãos.

Há configurações com um e dois canais que podem ser apropriadas para diferentes tipos de locais, dependendo da sensibilidade necessária para radiação gama, sendo três modelos com baixa sensibilidade à radiação gama, para situações em que é necessário distinguir apropriadamente entre as contaminações alfa e beta, sendo adequados para locais como usinas nucleares, onde a radiação de fundo proveniente de radiação gama é aumentada e mais variável:

• HM-4A mede somente contaminação alfa e é projetado para plantas de produção ou processamento de combustível nuclear, ou mineração ou processamento de urânio.
• HM-4B mede contaminação alfa e beta porém não é capaz de discrimina-las, tem a sensibilidade mais alta à contaminação beta, especialmente baixas energias.
• HM-4C é um monitor de dois canais que pode distinguir entre contaminação por radiação alfa e beta.

Também há dois modelos com maior sensibilidade gama, e portanto alta resposta a radiação de fundo proveniente de radiação gama, impedindo essas versões de ativar baixos níveis de alarme como nas versões B e C:

• HM-4D mede todos os tipos de radiação em um canal, sendo um destinado a locais de trabalho com baixa contaminação beta, como clínicas de medicina nuclear e outros com predominância de radionuclídeos gama.
• HM-4E mede todos os tipos de radiação e é capaz de discriminar a radiação alfa, indicada para locais de pesquisa e treinamento com diferentes radionuclídeos e não recomendada para usinas nucleares.

Os monitores HM-4 utiliza quatro detectores cintiladores inteligentes, sendo dois para cada um, checando simultaneamente os dois lados da mão.

A atualização das medidas da radiação de fundo é realizada enquanto o instrumento não está sendo usado, então esses valores são subtraídos das medidas de contaminação para permitir a operação em áreas com altos níveis de radiação de fundo. Assim que o sensor detecta que uma pessoa está presente, as medidas de radiação de fundo são interrompidas e o processo de monitoração da contaminação é iniciado assim que as mãos estão na posição correta de medida. Indicadores visuais e comandos de voz ajudam na indicação da posição correta.

Os comandos de voz e visuais ainda orientam os usuários durante o processo de medida e informam os resultados da monitoração.

Os resultados e eventos de medida são armazenados no instrumento e podem ser exportadas para relatórios e análises pelo computador via Ethernet ou USB.

Usando o display touch-screen, um conjunto pré-definido de parâmetros pode ser selecionado, o idioma ser alterado e o instrumento ser colocado em modo “service”(diagnóstico e configurações básicas). Um computador com software de serviço é usado para diagnóstico e configurações completas.

Descrição Técnica

• Monitor de radiação para avaliação de contaminação em mãos;
• Possibilidade de medida de radiação alfa, beta e gama, em um ou dois canais, com ou sem discriminação;
• Memória interna para armazenamento de dados;
• Display touch-screen;
• Conexão USB;
• Conexão em rede via Ethernet;
• Alarme sonoro e visual;
• Comandos de voz em diferentes idiomas.
• Geometria refinada para melhor eficiência em detecção alfa;
• Alimentação bivolt.
• Detectores: 4 cintiladores com área ativa de 286 cm², sendo um para cada lado da mão;
• Unidades: cps, cpm, dpm, Bq, Bq/cm², Ci, Ci/cm²;
• Dimensões: 794 x 252 x 375 mm;
• Peso: 21 kg;

Eficiência:

• HM-4A: alfa (241Am): 42%;
• HM-4B: alfa (241Am): 45% e beta (36Cl): 50%;
• HM-4C: alfa (241Am): 42% e beta (36Cl): 31%;
• HM-4B: alfa (241Am): 38%, beta (36Cl): 46% e gama (137Cs): 39%;
• HM-4B: alfa (241Am): 41%, beta (36Cl): 41% e gama (137Cs): 34%.

Limiar de detecção (Bq/cm²):

• HM-4A: alfa (241Am): 0,01;
• HM-4B: alfa (241Am): 0,03 e beta (36Cl): 0,02;
• HM-4C: alfa (241Am): 0,01 e beta (36Cl): 0,03;
• HM-4B: alfa (241Am): 0,07, beta (36Cl): 0,05 e gama (137Cs): 0,04;
• HM-4B: alfa (241Am): 0,01, beta (36Cl): 0,05 e gama (137Cs): 0,06.

Garantia: 01 ano contra defeitos de fabricação.
